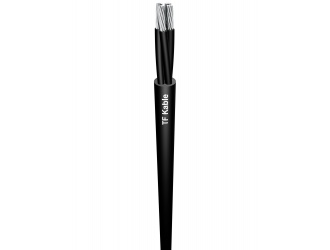

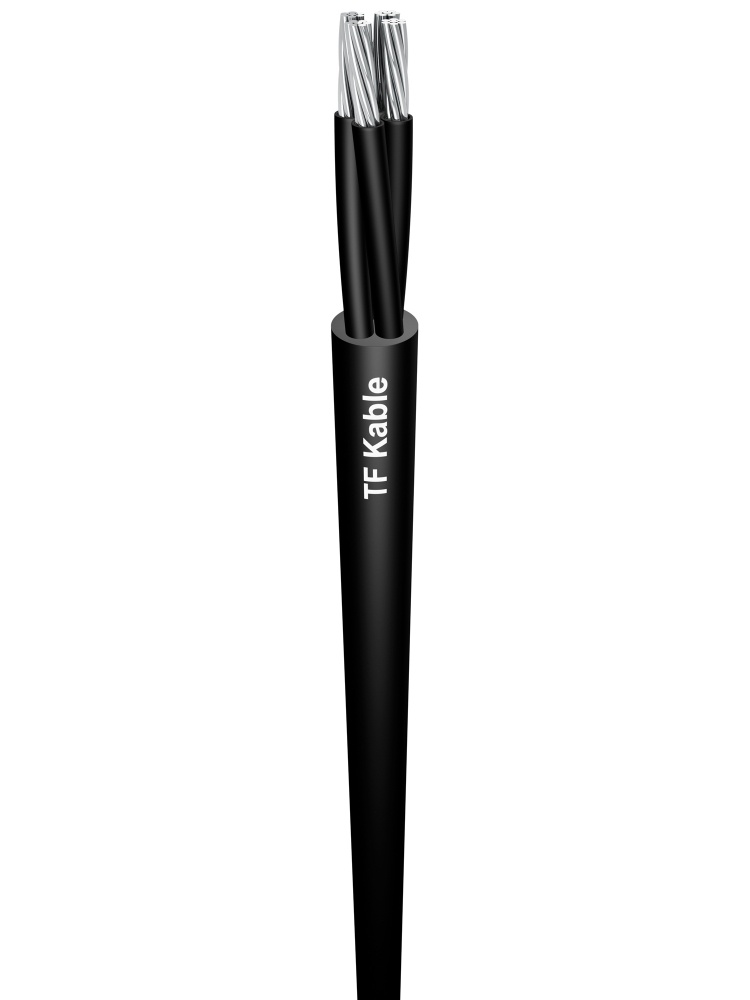

ASXSn
Przewody elektroenergetyczne samonośne o żyłach aluminiowych zagęszczanych i izolacji z polietylenu usieciowanego odpornego na rozprzestrzenianie płomienia.
Budowa
| Żyła: | Żyła aluminiowa okrągła zagęszczana wg PN-EN 60228 o minimalnej wytrzymałości drutów 160MPa |
| Izolacja: | Izolacja polietylen usieciowany uniepalniony typ TIX-4 wg PN-HD 626 S1:2002 +A2:2003 tablica 2 |
| Barwa izolacji: | Czarna |
| Wykończenie żył: | Żyły powinny być wyróżnione zgodnie z wymaganiami PN-HD 626 S1:2002 +A2:2003. Żyły fazowe oznaczone za pomocą karbów na izolacji których wymiary powinny zapewnić identyfikację przez dotyk. Żyła neutralna powinna być gładka lub oznakowana za pomocą karbów rozłożonych równomiernie na całej powierzchni. |
Właściwości
| Napięcie przemienne U0/U: U0 –napięcie przewód-ziemia, U -napięcie przewód-przewód |
0,6/1kV |
| Maksymalna temperatura żyły podczas pracy przewodu: | +90 oC |
| Temperatura otoczenia podczas pracy przewodu ułożonego na stałe: | od -20 0C do +50 oC |
| Minimalna temperatura otoczenia podczas instalacji przewodu: | od -20 0C |
| Dopuszczalna temperatura żyły w czasie zwarcia: | +250 oC |
| Minimalny promień gięcia: | 15D |
Zastosowanie
Przeznaczone do budowy i modernizacji elektroenergetycznych linii napowietrznych nn.
Standardowe opakowanie: Bębny drewniane po 500 lub 1000 metrów Inne długości odcinków wedle zamówień i uzgodnień z Klientem
Certyfikaty, uznania, poświadczenia: BBJ, GOST, ENERGOPOMIAR ENERGETYKA
|
Przekrój przewodu |
Grubość izolacji |
polietylenowej |
(XLPE) |
Przybliżona |
|
mm2 |
mm |
mm |
kg/km |
W/km |
|
2X16
|
1,2 |
14,2 |
130 |
1,91 |
|
2X25 |
1,3 |
17,0 |
195 |
1,2 |
|
2X35 |
1,3 |
19,2 |
256 |
0,868 |
|
4X16 |
1,2 |
17,1 |
261 |
1,91 |
|
4X25 |
1,3 |
20,5 |
391 |
1,2 |
|
4X35 |
1,3 |
23,2 |
512 |
0,868 |
|
4X35+1X25 |
1,3 |
25,3 |
610 |
0,868 / 1,2 |
|
4X35+1X35 |
1,3 |
25,9 |
641 |
0,868 |
|
4X35+2X25 |
1,3 |
27,7 |
708 |
0,868 / 1,2 |
|
4X50 |
1,5 |
27,2 |
688 |
0,641 |
|
4X50+1X25 |
1,5 / 1,3 |
28,9 |
788 |
0,641 / 1,2 |
|
4X50+1X35 |
1,5 / 1,3 |
29,5 |
818 |
0,641 /0,868 |
|
4X50+2X25 |
1,5 / 1,3 |
31,0 |
886 |
0,641 / 1,2 |
|
4X50+2X35 |
1,5 / 1,3 |
32,1 |
946 |
0,641 / 0,868 |
|
4X70 |
1,5 |
30,7 |
940 |
0,443 |
|
4X70+1X25 |
1,5 / 1,3 |
32,0 |
1040 |
0,443 / 1,2 |
|
4X70+1X35 |
1,5 / 1,3 |
32,6 |
1070 |
0,443 / 0,868 |
|
4X70+2X25 |
1,5 / 1,3 |
33,9 |
1138 |
0,443 / 1,2 |
|
4X70+2X35 |
1,5 / 1,3 |
35,0 |
1199 |
0,443 / 0,868 |
|
4X95 |
1,6 |
35,5 |
1271 |
0,32 |
|
4X95+1X25 |
1,6 / 1,3 |
36,3 |
1372 |
0,32 / 1,2 |
|
4X95+1X35 |
1,6 / 1,3 |
36,9 |
1402 |
0,32 / 0,868 |
|
4X95+2X25 |
1,6 / 1,3 |
37,9 |
1470 |
0,32 / 1,2 |
|
4X95+2X35 |
1,6 / 1,3 |
39,0 |
1531 |
0,32 / 0,868 |
|
4X120 |
1,7 |
38,9 |
1576 |
0,253 |
| 4X120+1X25 | 1,7 / 1,3 | 39,4 | 1678 | 0,253 / 1,2 |
| 4X120+1X35 | 1,7 / 1,3 | 40,0 | 1708 | 0,253 / 0,868 |
| 4X120+2X25 | 1,7 / 1,3 | 40,7 | 1777 | 0,253 / 1,2 |
| 4x120+2x35 | 1,7 / 1,3 | 41,8 | 1838 | 0,253 / 0,868 |
|
Przekrój Znamionowy |
Wartość obliczeniowa siły zrywającej 1) |
Dopuszczalna długotrwale wartość prądu 2) |
|
16 |
2560 |
95 |
|
25 |
4000 |
110 |
|
35 |
5600 |
140 |
|
50 |
8000 |
170 |
|
70 |
11200 |
215 |
|
95 |
15200 |
260 |
|
120 |
19200 |
295 |
1) Obliczeniową wartość siły zrywającej przewód wyznaczono dla jednej żyły przy założeniu że minimalna wartość wytrzymałości mechanicznej
drutu przed skręceniem wynosi 160 MPa
2) Dopuszczalny długotrwale prąd obciążenia przewodu wyznaczony dla następujących warunków eksploatacji:
- częstotliwość robocza f=50Hz
- prędkość wiatru o kierunku prostopadłym do przewodu 0,6m/s
- temperatura otoczenia 30oC
- bezpośrednie nagrzewanie promieniami słonecznymi
- temperatura ustalona żyły 90oC
