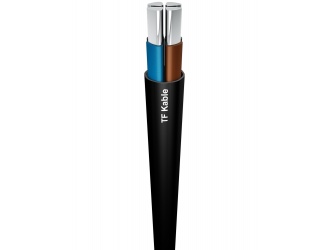

YAKXs
Konstrukcja
| Żyły: | aluminiowe jednodrutowe klasa 1 okrągłe (RE) lub sektorowe (SE) lub wielodrutowe klasa 2 okrągłe zagęszczane(RMC) lub sektorowe (SM) wg EN 60228 |
|---|---|
| Izolacja: | polietylen usieciowany (XS) |
| Wypełnienie: | guma nie-wulkanizowana dla kabli z żyłami okrągłymi o przekroju ≥16mm2 |
| Powłoka: | PVC (Y) |
Charakterystyka
| Kolor powłoki: czarny odporny na UV | |
| Identyfikacja żył: | |
| YAKXS | YAKXS-żo |
| 1-żyłowe: czarna 2-żyłowe: niebieska, brązowa 3-żyłowe: brązowa, czarna, szara 4-żyłowe: niebieska, brązowa, czarna, szara 5-żyłowe: niebieska, brązowa, czarna, szara, czarna |
1-żyłowe: zielono-żółta 2-żyłowe: - 3-żyłowe: zielono-żółta, niebieska, brązowa 4-żyłowe: zielono-żółta, brązowa, czarna, szara 5-żyłowe: zielono-żółta, niebieska, brązowa, czarna, szara |
| Maksymalna temperatura żyły podczas pracy kabla: | +90 oC |
| Minimalna temperatura otoczenia dla kabli ułożonych na stałe: | -30 oC |
| Minimalna temperatura otoczenia przy układaniu kabli: | -5 oC |
| Maksymalna temperatura żyły podczas zwarcia: | +250 oC |
| Minimalny promień gięcia: | 15 x D, D-średnica zewnętrzna kabla |
| Odporność na rozprzestrzenianie płomienia: | IEC 60332-1-2 |
Zastosowanie
- Do przesyłu energii elektrycznej.
- Mogą być układane w ziemi, w pomieszczeniach i na powietrzu.
Standardowe opakowanie: 500 lub 1000 m na bębnie. Istnieje możliwość oferowania innych długości i rodzajów opakowań
Certyfikaty i uznania: BBJ, GOST.
|
Liczba i przekrój znamionowy żył |
Grubość znamionowa izolacji |
Grubość znamionowa powłoki |
Przybliżona średnica kabla |
Przybliżona waga kabla |
Maksymalna rezystancja żył w 20C |
|
n x mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x25RMC |
0,9 |
1,4 |
9,9 |
131 |
1,2 |
|
1x35RMC |
0,9 |
1,4 |
11 |
164 |
0,868 |
|
1x50RMC |
1 |
1,4 |
12,5 |
209 |
0,641 |
|
1x70RMC |
1,1 |
1,4 |
14,1 |
281 |
0,443 |
|
1x95RMC |
1,1 |
1,5 |
16,1 |
373 |
0,32 |
|
1x120RMC |
1,2 |
1,5 |
17,5 |
452 |
0,253 |
|
1x150RMC |
1,4 |
1,6 |
19,8 |
566 |
0,206 |
|
1x185RMC |
1,6 |
1,6 |
21,8 |
692 |
0,164 |
|
1x240RMC |
1,7 |
1,7 |
24,2 |
884 |
0,125 |
|
1x300RMC |
1,8 |
1,8 |
26,9 |
1080 |
0,1 |
|
1x400RMC |
2 |
1,9 |
30,1 |
1368 |
0,0778 |
|
1x500RMC |
2,2 |
2 |
33,3 |
1712 |
0,0605 |
|
1x630RMC |
2,4 |
2,2 |
37,7 |
2186 |
0,0469 |
|
2x25RMC |
0,9 |
1,8 |
19 |
493 |
1,2 |
|
2x35RMC |
0,9 |
1,8 |
21,2 |
621 |
0,868 |
|
3x25RMC |
0,9 |
1,8 |
20,2 |
554 |
1,2 |
|
3x35RMC |
0,9 |
1,8 |
22,5 |
700 |
0,868 |
|
3x50SM |
1 |
1,8 |
21,8 |
613 |
0,641 |
|
3x70SM |
1,1 |
1,9 |
25,5 |
847 |
0,443 |
|
3x95SM |
1,1 |
2 |
28,3 |
1098 |
0,32 |
|
3x120SM |
1,2 |
2,1 |
31,4 |
1361 |
0,253 |
|
3x150SM |
1,4 |
2,3 |
35,6 |
1697 |
0,206 |
|
3x185SM |
1,6 |
2,4 |
39,5 |
2104 |
0,164 |
|
3x240SM |
1,7 |
2,6 |
44,5 |
2698 |
0,125 |
|
4x25SE |
0,9 |
1,8 |
19,1 |
462 |
1,2 |
|
4x35SE |
0,9 |
1,8 |
21,2 |
592 |
0,868 |
|
4x35SM |
0,9 |
1,8 |
22 |
618 |
0,868 |
|
4x50SE |
1 |
1,9 |
24,2 |
775 |
0,641 |
|
4x50SM |
1 |
1,9 |
25 |
808 |
0,641 |
|
4x70SE |
1,1 |
2 |
28 |
1051 |
0,443 |
|
4x70SM |
1,1 |
2 |
28,9 |
1101 |
0,443 |
|
4x95SE |
1,1 |
2,1 |
31,3 |
1383 |
0,32 |
|
4x95SM |
1,1 |
2,1 |
32,5 |
1450 |
0,32 |
|
4x120SE |
1,2 |
2,3 |
34,9 |
1736 |
0,253 |
|
4x120SM |
1,2 |
2,3 |
36,6 |
1818 |
0,253 |
|
4x150SE |
1,4 |
2,4 |
38,8 |
2132 |
0,206 |
|
4x150SM |
1,4 |
2,4 |
40,7 |
2233 |
0,206 |
|
4x185SE |
1,6 |
2,6 |
43 |
2669 |
0,164 |
|
4x185SM |
1,6 |
2,6 |
45,3 |
2788 |
0,164 |
|
4x240SE |
1,7 |
2,8 |
47,6 |
3375 |
0,125 |
|
4x240SM |
1,7 |
2,8 |
50,8 |
3549 |
0,125 |
|
4x300SE |
1,8 |
3,0 |
54,3 |
4295 |
0,1 |
|
4x300SM |
1,8 |
3,0 |
55,8 |
4364 |
0,1 |
|
Dopuszczalna temperatura zwarcia |
Temperatura żyły na początku zwarcia w oC |
|||||||||||||||
|
90 |
80 |
70 |
60 |
50 |
40 |
30 |
20 |
|||||||||
|
Znamionowa gęstość prądu krótkotrwałego w A/mm2 dla znamionowego czasu zwarcia wynoszącego 1 s |
||||||||||||||||
|
250 |
94 |
98 |
102 |
105 |
109 |
113 |
116 |
120 |
|
|||||||
Obciążalność prądowa
Obciążalność prądowa dla temperatury otoczenia:
- ziemi +20ºC
- powietrza +25ºC
|
Liczba obiążonych żył |
1 |
1 |
3, 4, 5 |
1 |
1 |
3, 4, 5 |
|
|
ułożone w ziemi |
ułożone w powietrzu |
||||||
|
Przekrój żyły roboczej mm2 |
Obciążalność długotrwała kabla (A) |
||||||
|
25 |
126 |
105 |
111 |
138 |
111 |
104 |
|
|
35 |
164 |
137 |
132 |
169 |
136 |
126 |
|
|
50 |
195 |
163 |
157 |
208 |
167 |
152 |
|
|
70 |
238 |
201 |
195 |
264 |
213 |
195 |
|
|
95 |
284 |
240 |
233 |
325 |
263 |
241 |
|
|
120 |
323 |
274 |
266 |
380 |
307 |
280 |
|
|
150 |
361 |
308 |
299 |
436 |
354 |
320 |
|
|
185 |
408 |
350 |
340 |
505 |
410 |
371 |
|
|
240 |
476 |
408 |
401 |
608 |
494 |
452 |
|
|
300 |
535 |
462 |
455 |
702 |
570 |
521 |
|
|
400 |
610 |
525 |
526 |
830 |
672 |
615 |
|
|
500 |
690 |
600 |
610 |
963 |
779 |
715 |
|
|
Warunki obliczeniowe |
|
|
Temperature powietrza: |
25oC |
|
Temperatura ziemi na głębokości układania: |
20oC |
|
Współczynnik obciążenia kabli w ziemi: |
0,7 |
|
Rezystywność cieplna gleby: |
1,0 K m/W |
|
Głębokość ułożenia w ziemi: |
0,7 m |
|
Odstęp pojedynczych kabli ułożonych na płasko: |
70 mm |
Współczynniki korygujące obciążalność długotrwałą kabli w zależności od temperatury otoczenia:
|
Temperatura otoczenia °C |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
Współczynnik przeliczeniowy dla kabli ułożonych w ziemi |
1,07 |
1,04 |
1,00 |
0,95 |
0,93 |
0,89 |
0,85 |
0,80 |
0,76 |
|
Współczynnik przeliczeniowy dla kabli ułożonych w powietrzu |
1,12 |
1,08 |
1,04 |
1,00 |
0,96 |
0,92 |
0,87 |
0,83 |
0,79 |
