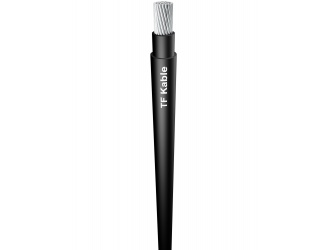

YAKY
Konstrukcja
Żyły: | Aluminiowe, klasy 1 (RE), okrągłe klasy 2 (RM, RMC) lub sektorowe klasy 2 (SM) wg EN 60228 |
---|---|
Izolacja: | Mieszanka PVC typu PVC/A wg IEC 60502-1 |
Wypełnienie: | Guma |
Powłoka zewnętrzna: | Mieszanka PVC typu ST1 wg IEC 60502-1 |
Charakterystyka
Kolor powłoki: Czarny UV | |
Identyfikacja żył: | |
YAKyY-żo | YAKyY |
1-core: zielono-żółta 2-core: 3-core: zielono-żółta , niebieska, brązowa 3-core:* 4-core: zielono-żółta , brązowa, czarna, szara 4-core:* zielono-żółta , niebieska, brązowa, czarna 5-core: zielono-żółta , niebieska, brązowa, czarna, szara * Tylko dla niektórych aplikacji. |
1-core: czarna |
Maksymalna temperatura żyły podczas pracy kabla: | +70 oC |
Minimalna temperatura otoczenia przy układaniu kabla: | -5 oC |
Maksymalna temperatura żyły podczas zwarcia: | + 160oC dla kabli o przekroju £ 300 mm2 oraz + 140oC dla kabli o przekroju >300 mm2 |
Minimalny kąt gięcia: | 10 x D, D – średnica kabla |
Maksymalne dopuszczalne naprężenie rozciągające: | 30 N/mm2 |
Napięcie probiercze AC 50Hz 5min: | 3,5kV |
Odporność na rozprzestrzenianie płomienia: | IEC 60332-1-2 |
Zastosowanie
Kabel do przesyłu energii elektrycznej. Przeznaczony do instalacji napowietrznej, podziemnej, w wodzie, wewnątrz
budynków, oraz w kanałach kablowych jeśli wymagana jest dodatkowa ochrona.
Standardowe opakowanie: 1000m na bębnie. Istnieje możliwość oferowania innych długości i rodzajów opakowań.
Certyfikaty i uznania: BBJ, GOST.
Liczba i przekrój znamionowy żył |
Przybliżona średnica kabla |
Przybliżona waga kabla |
Maksymalna rezystancja żył w 20oC |
n x mm2 |
mm |
kg/km |
W/km |
4x25SE 90° |
22,2 |
725 |
1,2 |
Obciążalność prądowa*
Obciążalność prądowa dla temperatury żyły 70oC; temperatury otoczenia 30oC, temperatury ziemi 20oC
Liczba żył |
1 |
2 |
3 |
1 |
2 |
3 |
|
Ułożenie w ziemi |
Ułożenie w powietrzu |
||||
Przekrój żyły roboczej
|
Obciążalność długotrwała kabla (A) |
|||||
10 |
- |
- |
- |
- |
- |
- |
16 |
- |
- |
- |
- |
- |
- |
25 |
160 |
102 |
106 |
110 |
82 |
87 |
35 |
193 |
123 |
127 |
135 |
100 |
107 |
50 |
230 |
144 |
151 |
166 |
119 |
131 |
70 |
283 |
179 |
185 |
210 |
152 |
166 |
95 |
340 |
215 |
222 |
259 |
186 |
205 |
120 |
389 |
245 |
253 |
302 |
216 |
239 |
150 |
436 |
275 |
284 |
345 |
246 |
273 |
185 |
496 |
313 |
322 |
401 |
285 |
317 |
240 |
578 |
364 |
375 |
479 |
338 |
378 |
300 |
656 |
419 |
425 |
555 |
400 |
437 |
400 |
756 |
484 |
487 |
653 |
472 |
513 |
500 |
500 |
873 |
553 |
558 |
772 |
539 |
630 |
1011 |
- |
635 |
- |
701 |
- |
800 |
1166 |
- |
716 |
- |
809 |
- |
1000 |
1332 |
- |
796 |
- |
916 |
- |
Warunki obliczeniowe:
Dla kabla w ziemi |
Dla kabla w powietrzu |
||
Temperatura ziemi na głębokości instalacji: |
20oC |
Temperatura otoczenia: |
30oC |
Współczynnik obciążenia: |
0,7 |
Współczynnik obciążenia: |
1,0 |
Oporność cieplna wilgotnej gleby: |
1,0 K × m/W |
Instalacja napowietrzna, ochrona przed bezpośrednim promieniowaniem słonecznym, brak zewnętrznych źródeł ciepła, nieograniczone rozpraszanie ciepła. |
|
Oporność cieplna suchej gleby: |
2,5 K × m/W |
||
Głębokość: |
0,7 m |
Współczynniki korygujące obciążalność długotrwałą kabli w zależności od temperatury otoczenia:
Temperatura otoczenia, °C |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
Współczynnik |
1,22 |
1,17 |
1,12 |
1,06 |
1,00 |
0,94 |
0,87 |
0,79 |
0,71 |
*wg DIN VDE 0276-603, HD 603 S1.
Współczynnik DIN VDE 0298 część 4.
