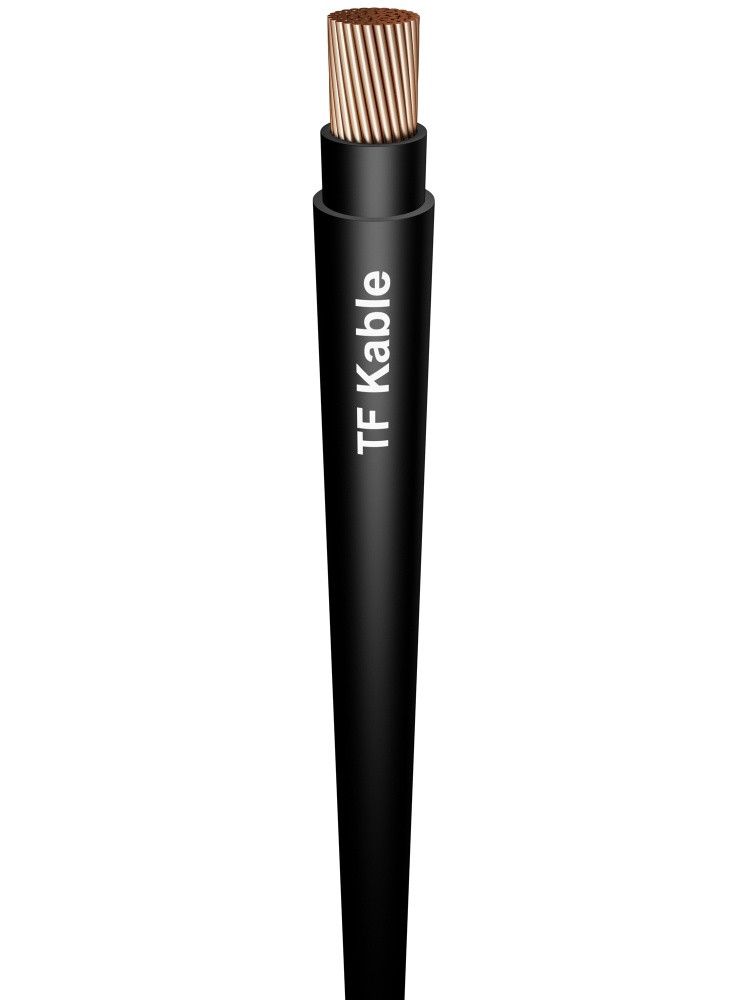

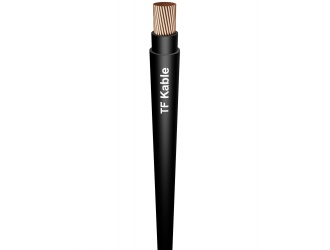

YKY
Konstrukcja
| Żyły: | miedziane jednodrutowe okrągłe klasa 1 (RE), wielodrutowe okrągłe klasa 2 (RM), wielodrutowe okrągłe zagęszczane (RMC), wielodrutowe sektorowe (SM), wg EN 60228 |
|---|---|
| Izolacja: | PVC typ PVC/A wg IEC 60502-1 |
| Powłoka wypełniająca: | guma niewulkanizowana – tylko dla kabli z żyłami okrągłymi o przekrojach ≥16mm2 |
| Powłoka: | PVC typ ST1 acc. to IEC 60502-1 |
Charakterystyka
| Kolor powłoki: czarny odporny na UV | |
| Identyfikacja żył: | |
| YKY-żo | YKY |
| 1-żyłowe: zielono-żółta 2-żyłowe: - 3-żyłowe: zielono-żółta, niebieska, brązowa 3-żyłowe:* - 4-żyłowe: zielono-żółta, brązowa, czarna, szara 4-żyłowe:* zielono-żółta, niebieska, brązowa, czarna 5-żyłowe: zielono-żółta, niebieska, brązowa, czarna, szara *tylko do określonych zastosowań |
1-żyłowe: czarna 2-żyłowe: niebieska, brązowa 3-żyłowe: brązowa, czarna, szara 3-żyłowe:* niebieska, brązowa, czarna 4-żyłowe: niebieska, brązowa, czarna, szara 4-żyłowe:* - 5-żyłowe: niebieska, brązowa, czarna, szara, czarna |
| Maksymalna temperatura żyły podczas pracy przewodu: | +70 oC |
| Minimalna temperatura otoczenia dla przewodów ułożonych na stałe: | -30 oC |
| Minimalna temperatura otoczenia przy układaniu przewodów: | -5 oC |
| Maksymalna temperatura żyły podczas zwarcia: | +160oC dla przekroju żył 300 mm2 i + 140oC dla przekroju żył>300 mm2 |
| Minimalny promień gięcia: | 10 x D, D-średnica zewnętrzna kabla |
| Maksymalna siła ciągnienia dla kabli z żyłą miedzianą: | 50 N/mm2 |
| Test voltage: | 3,5kV |
| Odporność na rozprzestrzenianie płomienia: | IEC 60332-1-2 |
Zastosowanie
Kable w izolacji i powłoce PVC są stosowane do przesyłu energii elektrycznej.
Mogą być układane w ziemi, w pomieszczeniach i na powietrzu.
Standardowe opakowanie: 500 lub 1000 m na bębnie. Istnieje możliwość oferowania innych długości i rodzajów opakowań.
Certyfikaty i uznania: BBJ, GOST.
|
Liczba i przekrój znamionowy żył |
Przybliżona średnica kabla |
Przybliżona waga kabla |
Maksymalna rezystancja żył w 20oC |
|
n x mm2 |
mm |
kg/km |
Ω/km |
|
1x1RE |
4,9 |
35 |
18,1 |
|
1x1,5RE |
5,2 |
42 |
12,1 |
|
1x2,5RE |
5,5 |
53 |
7,41 |
|
1x4RE |
6,4 |
76 |
4,61 |
|
1x6RE |
6,9 |
97 |
3,08 |
|
1x10RE |
7,7 |
140 |
1,83 |
|
1x16RE |
8,6 |
198 |
1,15 |
|
1x25RMC |
10,7 |
310 |
0,727 |
|
1x35RMC |
11,8 |
406 |
0,524 |
|
1x50RMC |
13,5 |
541 |
0,387 |
|
1x70RMC |
14,8 |
740 |
0,268 |
|
1x95RMC |
17,4 |
1019 |
0,193 |
|
1x120RMC |
18,8 |
1253 |
0,153 |
|
1x150RMC |
21,0 |
1548 |
0,124 |
|
1x185RMC |
22,9 |
1920 |
0,0991 |
|
1x240RMC |
26,0 |
2486 |
0,0754 |
|
1x300RMC |
28,4 |
3095 |
0,0601 |
|
1x400RMC |
31,7 |
3971 |
0,0470 |
|
1x500RMC |
35,5 |
5055 |
0,0366 |
|
2x1RE |
8,0 |
91 |
18,1 |
|
2x1,5RE |
8,5 |
108 |
12,1 |
|
2x2,5RE |
9,3 |
138 |
7,41 |
|
2x4RE |
11,0 |
200 |
4,61 |
|
2x6RE |
12,0 |
255 |
3,08 |
|
2x10RE |
13,6 |
360 |
1,83 |
|
2x16RE |
16,0 |
557 |
1,15 |
|
2x25RMC |
20,4 |
898 |
0,727 |
|
2x35RMC |
22,5 |
1155 |
0,524 |
|
3x1RE |
8,4 |
106 |
18,1 |
|
3x1,5RE |
8,9 |
128 |
12,1 |
|
3x2,5RE |
9,8 |
167 |
7,41 |
|
3x4RE |
11,6 |
244 |
4,61 |
|
3x6RE |
12,7 |
316 |
3,08 |
|
3x10RE |
14,4 |
456 |
1,83 |
|
3x16RE |
16,9 |
699 |
1,15 |
|
3x25RMC |
21,7 |
1125 |
0,727 |
|
3x35RMC |
23,9 |
1462 |
0,524 |
|
3x35SM |
21,0 |
1194 |
0,524 |
|
3x50SM |
26,5 |
1891 |
0,387 |
|
3x70SM |
29,6 |
2596 |
0,268 |
|
3x95SM |
34,2 |
3560 |
0,193 |
|
3x120SM |
37,1 |
4496 |
0,153 |
|
3x150SM |
41,3 |
5379 |
0,124 |
|
3x185SM |
45,3 |
6771 |
0,0991 |
|
3x240SM |
51,4 |
8766 |
0,0754 |
|
4x1RE |
9,1 |
125 |
18,1 |
|
4x1,5RE |
9,7 |
153 |
12,1 |
|
4x2,5RE |
10,6 |
201 |
7,41 |
|
4x4RE |
12,7 |
299 |
4,61 |
|
4x6RE |
13,8 |
389 |
3,08 |
|
4x10RE |
15,7 |
568 |
1,83 |
|
4x16RE |
18,5 |
869 |
1,15 |
|
4x25RMC |
23,8 |
1398 |
0,727 |
|
4x35RMC |
26,4 |
1828 |
0,524 |
|
4x35SM |
23,8 |
1569 |
0,524 |
|
4x50SM |
27,3 |
2116 |
0,387 |
|
4x70SM |
30,8 |
2928 |
0,268 |
|
4x95SM |
35,7 |
4041 |
0,193 |
|
4x120SM |
42,2 |
5744 |
0,153 |
|
4x150SM |
47,0 |
6270 |
0,124 |
|
4x185SM |
52,1 |
8700 |
0,0991 |
|
4x240SM |
54,0 |
10029 |
0,0754 |
|
3x25RMC+16RE |
22,6 |
1287 |
0,727/1,15 |
|
3x35RMC+16RE |
24,5 |
1620 |
0,524/1,15 |
|
3x35RMC+25RMC |
25,7 |
1731 |
0,524/0,727 |
|
3x35SM+16RE |
23,8 |
1375 |
0,524/1,15 |
|
3x50SM+25RMC |
27,3 |
1895 |
0,387/0,727 |
|
3x70SM+35SM |
29,6 |
2596 |
0,268/0,524 |
|
3x95SM+50SM |
34,2 |
3560 |
0,193/0,387 |
|
3x120SM+70SM |
37,1 |
4496 |
0,153/0,268 |
|
3x150SM+70SM |
41,3 |
5379 |
0,124/0,268 |
|
3x185SM+95SM |
45,3 |
6771 |
0,0991/0,193 |
|
3x240SM+120SM |
51,4 |
8766 |
0,0754/0,153 |
|
5x1RE |
9,8 |
150 |
18,1 |
|
5x1,5RE |
10,5 |
184 |
12,1 |
|
5x2,5RE |
11,5 |
244 |
7,41 |
|
5x4RE |
13,8 |
365 |
4,61 |
|
5x6RE |
15,1 |
478 |
3,08 |
|
5x10RE |
17,3 |
703 |
1,83 |
|
5x16RE |
20,3 |
1070 |
1,15 |
|
5x25RMC |
26,2 |
1727 |
0,727 |
|
5x35RMC |
29,2 |
2276 |
0,524 |
|
5x50SM |
29,5 |
2630 |
0,387 |
|
5x70SM |
33,4 |
3666 |
0,268 |
|
5x95SM |
39,0 |
5050 |
0,193 |
|
5x120SM |
42,4 |
6260 |
0,153 |
|
5x150SM |
47,4 |
7722 |
0,124 |
|
5x185SM |
52,3 |
9595 |
0,0991 |
|
5x240SM |
58,7 |
12509 |
0,0754 |
Obciążalność prądowa*
Dopuszczalna temperatura pracy 70oC.
Obciążalność prądowa dla temperatury otoczenia:
- ziemi +20ºC
- powietrza +30ºC
|
Układ |
|||||||
|
Liczba obciążonych żył |
1 |
3 |
3 |
1 |
3 |
3 |
|
|
Kable ułożone w ziemi |
Kable ułożone w powietrzu |
||||||
|
Przekrój mm2 |
Obciążalność (A) |
||||||
|
1,5 |
41 |
27 |
30 |
27 |
19,5 |
21 |
|
|
2,5 |
55 |
36 |
39 |
35 |
25 |
28 |
|
|
4 |
71 |
47 |
50 |
47 |
34 |
37 |
|
|
6 |
90 |
59 |
62 |
59 |
43 |
47 |
|
|
10 |
124 |
79 |
83 |
81 |
59 |
64 |
|
|
16 |
160 |
102 |
107 |
107 |
79 |
84 |
|
|
25 |
208 |
133 |
138 |
144 |
106 |
114 |
|
|
35 |
250 |
159 |
164 |
176 |
129 |
139 |
|
|
50 |
296 |
188 |
195 |
214 |
157 |
169 |
|
|
70 |
365 |
232 |
238 |
270 |
199 |
213 |
|
|
95 |
438 |
280 |
286 |
334 |
246 |
264 |
|
|
120 |
501 |
318 |
325 |
389 |
285 |
307 |
|
|
150 |
563 |
359 |
365 |
446 |
326 |
352 |
|
|
185 |
639 |
406 |
413 |
516 |
374 |
406 |
|
|
240 |
746 |
473 |
479 |
618 |
445 |
483 |
|
|
300 |
848 |
- |
541 |
717 |
- |
557 |
|
|
400 |
975 |
- |
614 |
843 |
- |
646 |
|
|
500 |
1125 |
- |
693 |
994 |
- |
747 |
|
Warunki obliczeniowe:
|
Ułożenie w ziemi |
Ułożenie w powietrzu |
||||
|
Temperatura ziemi: |
20oC |
Temperatura powietrza: |
30oC |
||
|
Stopień obciążenia: |
0,7 |
Stopień obciążenia: |
1,0 |
||
|
Rezystywność cieplna gruntu – ziemia wilgotna: |
1,0 k m/W |
Warunki układania: swobodnie w powietrzu, zabezpieczenie przed bezpośrednim promieniowaniem słonecznym, zabezpieczenie przed zewnętrznymi źródłami ciepła |
|||
Współczynniki korygujące obciążalność długotrwałą kabli w zależności od temperatury powietrza
|
Temperature otoczenia, °C |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
Współczynnik przeliczeniowy |
1,22 |
1,17 |
1,12 |
1,06 |
1,00 |
0,94 |
0,87 |
0,79 |
0,71 |
* Na podstawie DIN VDE 0276-603, HD 603 S1.
Współczynniki korekcyjne DIN VDE 0298 part 4.
