Kapturki termokurczliwe - KTK
Kapturki służą do uszczelniania końców kabli oraz przewodów elektroenergetycznych i telekomunikacyjnych. Znakomicie sprawdzają się przy zabezpieczaniu śrub narażonych na warunki atmosferyczne, np. przy słupach oświetleniowych, mostach. Są odporne na warunki atmosferyczne oraz działanie kwasów i zasad. Wewnętrzne powierzchnie kapturków pokryte są klejem termotopliwym, który zwiększa szczelność izolacji.
Dane techniczne:
- Wykonywane z polietylenu sieciowanego radiacyjnie.
- Temperatura pracy: od -55 do 105°C.
- Temperatura obkurczania: od 120 do 200°C.
- Wytrzymałość na rozciąganie: minimum 10 MPa.
- Wydłużenie przy zerwaniu: minimum 350%.
- Odporność na starzenie cieplne: badana jest w czasie 168 h, w temperaturze +136°C.
- Wytrzymałość na zerwanie wynosi 70% wartości początkowej, a wydłużenie przy zerwaniu minimum 100%. Odporność na udar cieplny: mierzona jest w czasie 4 h, w temperaturze +200°C i wykazuje brak pęknięć, deformacji, kroplenia i płynięcia.
- Odporność na korozję w kontakcie z miedzią: brak wżerów i ubytków oraz zaczernień na drucie miedzianym.
- Nasiąkliwość wodą: 0,1% wagi
- Wytrzymałość dielektryczna: minimum 16kV/mm.
- Rezystywność skrośna: minimum 1016 Ωcm.
- Kolor: czarny.
- Zgodne z DNV

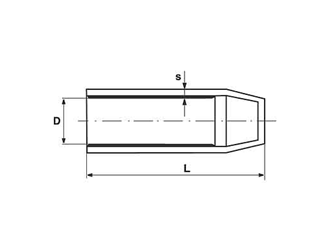

Uwaga:
D - minimalna średnica wewnętrzna kapturka przed skurczeniem,
d - maksymalna średnica wewnętrzna po całkowitym obkurczeniu,
s - grubość ścianki po całkowitym obkurczeniu,
L - długość kapturka przed obkurczeniem.
Na zamówienie specjalne wykonujemy kapturki o innych wymiarach.
|
Produkt / Nazwa |
Indeks |
Wymiary [mm] |
Pakowanie |
|||
|
D |
d |
s |
L |
|||
|
KTK 3 / 1 |
0-6-715-00 |
3,4 |
1,0 |
1,0 |
25 |
100 |
|
KTK 4,8 / 1,5 |
0-6-716-00 |
5,0 |
1,5 |
1,0 |
30 |
100 |
|
KTK 6 / 2 |
0-6-717-00 |
6,4 |
2,0 |
1,0 |
30 |
100 |
|
KTK 9 / 3 |
0-6-718-00 |
10,0 |
3,0 |
1,4 |
35 |
100 |
|
KTK 10 / 4 |
6-718-00 |
11,0 |
4,0 |
2,4 |
48,5 |
100 |
|
KTK 14 / 4 |
6-719-00 |
14,5 |
4,0 |
2,4 |
48,5 |
100 |
|
KTK 16 / 8 |
6-720-00 |
16,0 |
7,9 |
2,9 |
85,0 |
100 |
|
KTK 18 / 6 |
6-731-00 |
18,0 |
6,0 |
2,1 |
20,0 |
100 |
|
KTK 21 / 6 |
6-732-00 |
21,0 |
6,0 |
2,1 |
20,0 |
100 |
|
KTK 23 / 8 |
6-721-00 |
23,0 |
7,9 |
2,9 |
85,0 |
100 |
|
KTK 33 / 15 |
6-722-00 |
33,0 |
14,6 |
3,5 |
106,0 |
100 |
|
KTK 40 / 15 |
6-723-00 |
40,0 |
14,6 |
3,5 |
106,0 |
100 |
|
KTK 52 / 25 |
6-724-00 |
53,0 |
24,2 |
3,5 |
160,0 |
50 |
|
KTK 70 / 25 |
6-725-00 |
70,0 |
24,2 |
3,5 |
115,0 |
50 |
|
KTK 90 / 45 |
6-726-00 |
91,0 |
43,8 |
4,7 |
160,0 |
10 |
|
KTK 120 / 60 |
0-6-727-00 |
121,0 |
43,8 |
4,7 |
160,0 |
10 |
|
KTK 145 / 60 |
0-6-728-00 |
145,0 |
60 |
4,0 |
150,0 |
10 |
|
KTK 160 / 82 |
0-6-729-00 |
160,0 |
82 |
4,0 |
150,0 |
10 |
|
KTK 200 / 90 |
0-6-730-00 |
200,0 |
90 |
4,2 |
160,0 |
10 |
